XFG闭路循环沸腾干燥机

简介:本系统是由干燥主机、加热器、冷凝器、布袋除尘器、风机及料仓组成。整个干燥过程是在氮气保护下的密闭环境下进行干燥,出料在密闭环境下进行,具有无粉尘,安全度高的特点。

详细说明

 XFG型闭路循环沸腾干燥机设备技术说明:

      本系统是由干燥主机、加热器、冷凝器、布袋除尘器、风机及料仓组成。整个干燥过程是在氮气保护下的密闭环境下进行干燥,出料在密闭环境下进行,具有无粉尘,安全度高的特点。
      系统在使用前,使用氮气将系统内的空气置换出,使系统内的氧气含量达到溶媒的安全浓度之内。湿物料在密闭容器内,由设备上的进料口进入干燥主机内。送风机送入经过滤后的氮气,经加热器加热至干燥工艺所需的温度,进入沸腾床对由位差加料口加入的物料进行传热传质(干燥),加料完成后干燥至物料所需终湿度。在干燥过程中,湿热气体带着少数的微粉经除尘器将所有2um以上的微粉在除尘器内进行气固分离。固体粉尘在除尘器内收集,气体进入多级冷凝器(翅片式冷凝器压降小,冷凝效果好),将湿热气体内的溶媒冷凝。冷凝后的溶媒经收集罐收集后进行储存(零排放至空气中,可循环使用)。经冷凝除湿后的干燥氮气再经送风机送入加热器循环使用。干燥完成后的物料由翻板机构将热风分布板上的物料放入下筒体,经真空泵或气流输送系统输入至密闭容器内储存分装(进出料皆在密闭环境内操作,车间无粉尘)。

优势说明:
1、经本设备干燥之后含有溶媒的热湿气进入冷凝器,将气体中的溶媒冷凝(溶媒回收率为95%以上),既可以回收溶媒又可以冷凝除湿干燥气体。回收的溶媒可以再次循环使用,可以节约成本,同时不会造成尾气排放对环境污染。热湿气体经过冷凝除湿,气体内的绝对湿度低(与普通沸腾干燥相比),干燥能力变强,更适应与对湿度环境影响的易吸潮物料。
2、本设备为全密闭结构,设备内部充入惰性气体(如氮气),在干燥厌氧物料或含易燃易爆性质溶媒的物料时,使气体中没有氧气,无法燃烧或氧化,就可有效避免设备在生产时发生起火或爆炸事故,故而比普通设备更安全。
3、设备工作时内部所需风压低,只需要微正压,所以设备配用的风机功率降低,因为在正压时热风是从料斗网板下部向上吹,风的穿透力强,虽然物料沸腾高度不高,但热风与物料的接触更加充分,干燥速率更快。而设备的风机功率降低了以后,设备的噪音就变小了,同时也节约了能源。
4、本设备带有翻板机构,实现了在全密闭条件下进行出料,大大降低了工人的劳动强度与操作车间内完全无粉尘,车间环境好,自动化成度高。
5、设备主机使用脉冲除尘系统,除尘效率高,粉尘不粘结与滤筒上,易拆装、清洁。

应用实例比较:

项目

新工艺

老工艺

备注

使用设备

BXFG-120

FG-120



溶媒含量

35-40

35-40



装料量

150-250kg/

120-200kg/

装料量变大

干燥时间

1-3h

2.5-3.5h

干燥时间变短

配用风机功率

11-15kw

22-30kw

风机功率变小,节约的电费约与氮气和冷媒的成本相抵

溶媒名称

丙酮

丙酮



溶媒回收率

95-99

0

按上面数据,溶媒回收速率约为25kg/h

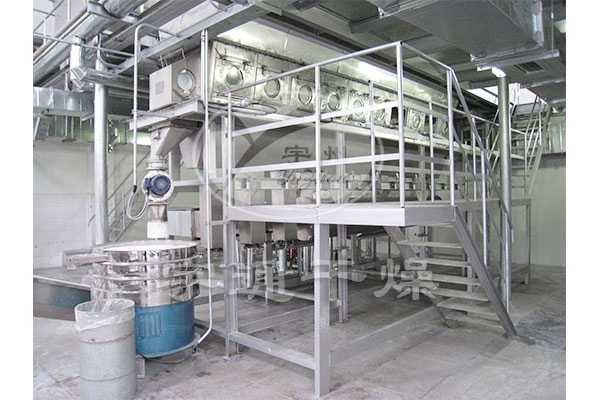

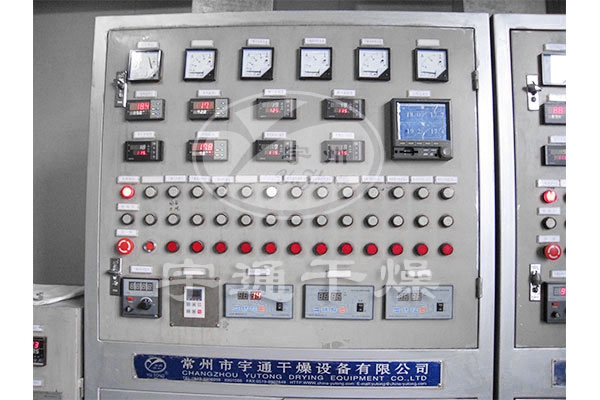

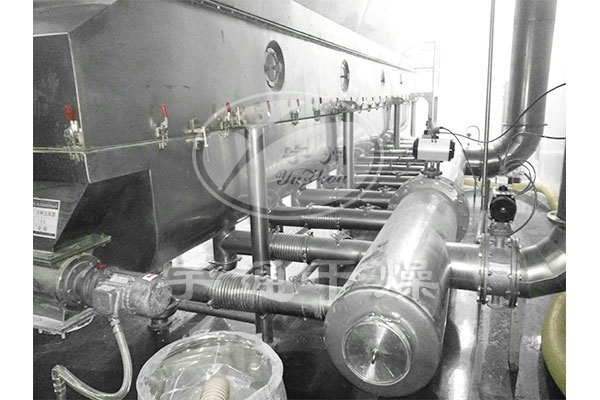

现场实拍图片:
